Abbeho refraktometr
Refraktometr je přístroj sloužící k měření indexu lomu látek. Měřením indexu lomu můžeme určovat čistotu látek a také složení kapalných směsí.
Princip:
Podstatou měření je zjišťování mezního úhlu lomu, jenž je dán polohou rozhraní mezi osvětlenou a temnou částí zorného pole (obr. 1), odečítanou na stupnici přístroje (obr. 2).

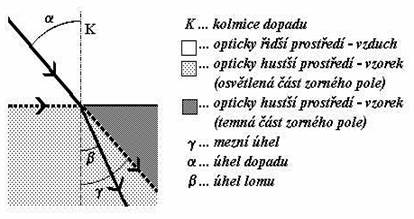

Obr.1: Lom světla na rozhraní dvou prostředí.
Postup*:
– Zapneme lampu.
– Na stupnici refraktometru nastavíme ukazatel na předpokládanou hodnotu indexu lomu měřené látky.
– Očištěný a osušený hranol pomocí kapátka zcela pokryjeme měřenou kapalinou.
– Refraktometr uzavřeme.
– Ukazatel posuneme do takové polohy, aby se rozhraní světla a tmy v okuláru refraktometru nacházelo na středu nitkového kříže.
– Na stupnici odečteme přesnou hodnotu indexu lomu.
Pokud nejsme schopni rozhraní světla a tmy v okuláru nalézt, pokusíme se:
– Zkontrolovat na stupnici hodnotu předpokládaného indexu lomu.
– Vhodným natočením zrcátka zvýšit množství světla dopadajícího na hranol.
– Zvýšit množství analyzované kapaliny na hranolu jejím dokápnu tím do otvoru.
– Zaostřit rozhraní světla a tmy.
Obr..2:
Hranolový refraktometr. Pohled okulárem (a), pohled na stupnici (b), celkový
pohled (c).
N
......... nitkový kříž
PS
....... pohled na stupnici
a)
b)
špatně správně
c)
O ........... okulár
S ........... stupnice
U ........... ukazatel
H ...........
hranoly
K ........... otvor
pro dokápnutí vzorku
Z ........... zaostřování
rozhraní světla a tmy
M . ........
zrcátko
L ...........
lampa
P ........... paprsek
* Pozn.: Při práci s těkavými vzorky je nutno pracovat rychle, neboť se z povrchu hranolu rychle odpařují.
